HSK A - ISO 12164-1
Ihre optimale Auswahl in KELCH-Qualität
i-tec® Schrumpffutter
Alle Werkzeuge in verschiedenen Längen und Durchmesser erhältlich!
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| i-tec® Schrumpffutter Standard-Ausführung |
HSK-A 63 / 100 | Der Spanndurchmesser ist für eine Schafttoleranz h6 ausgelegt. Zum weiteren Feinstwuchten der Futter sind Gewindebohrungen am Umfang angebracht (bis HSK 63 ab Ø 6). Durch Gewindestifte nachwuchtbar. |  |
| i-tec® Schrumpffutter mit CoolStream |
HSK-A 63 | Der Spanndurchmesser ist für eine Schafttoleranz h6 ausgelegt. Mit verschließbaren Cool- Stream Bohrungen. Zum weiteren Feinstwuchten der Futter sind Gewindebohrungen am Umfang angebracht (bis HSK 63 ab Ø 6). Durch Gewindestifte nachwuchtbar. |  |
| i-tec® Schrumpffutter mit schlanker Ausführung |
HSK-A 63 / 100 | Der Spanndurchmesser ist für eine Schafttoleranz h6 ausgelegt. |  |
| i-tec® Schrumpffutter mit ultrakurzer Ausführung |
HSK-A 63 | Der Spanndurchmesser ist für eine Schafttoleranz h6 ausgelegt. Mit verschließbaren Cool- Stream Bohrungen. |  |
Gewindeschneid-Schnellwechselfutter
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Gewindeschneid- Schnellwechselfutter |
HSK-A 63 / 100 | Zum Gewindeschneiden auf Bearbeitungszentren mit Synchronsteuerung. |  |
Zwischenhülsen für Zylinderschäfte
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Zwischenhülsen für Zylinderschäfte mit seitlicher Mitnahmefläche (Weldon) | HSK-A 63 / 100 | Zur Aufnahme von Schaftwerkzeugen mit seitlicher Mitnahmefläche, DIN 1835 Form B und DIN 6535 Form HB. |  |
| Zwischenhülsen für Zylinderschäfte mit seitlicher Mitnahmefläche und CoolStream (Weldon) | HSK-A 63 | Zur Aufnahme von Schaftwerkzeugen mit seitlicher Mitnahmefläche, DIN 1835 Form B und DIN 6535 Form HB. Mit verschließbaren Cool-Stream Bohrungen. |  |
| Zwischenhülsen für Zylinderschäfte mit geneigter Spannfläche (Whistle Notch) | HSK-A 63 / 100 | Zur Aufnahme von Schaftwerkzeugen mit geneigter Spannfläche (2°), DIN 1835 Form E und DIN 6535 Form HE. Verstellschraube durchbohrt für Kühlmittel. |  |
| Zwischenhülsen für Zylinderschäfte schlanke Ausführung | HSK-A 63 | Zur Aufnahme von Schaftwerkzeugen mit seitlicher Mitnahmefläche, DIN 1835-1 Form B und geneigter Spannfläche (2°), DIN 1835-1 Form E, bzw. DIN 6535 Form HB und HE. Verstellschraube durchbohrt für Kühlmittel. |  |
Vollbohrerhalter
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Vollbohrerhalter | HSK-A 63 / 100 | Zur Aufnahme von Vollbohrern mit Schaft nach DIN 6595 und ISO 9766. Lage des vorderen Gewindestiftes gegenüber der Kegelsenkung im Zylinderschaft nach DIN 6595 um 0,4 mm versetzt. Der Versatz bewirkt, das beim anziehen des Gewindestiftes, der Bund des Vollbohrers gegen die Anlagefläche der Werkzeugaufnahme gespannt wird. |  |
Hydro-Dehnspannfutter
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Hydro-Dehnspannfutter | HSK-A 63 / 100 | Für Werkzeuge mit Schaft nach DIN 1835 Form A und B und DIN 6535 Form HA und HB. Schäfte nach DIN 6535 Form HE können nur in Verbindung mit Reduzierbuchsen eingesetzt werden. Schaftqualität h 6, Ra min = 0.3. Für Ø 25 und Ø 32 kann nur Form A bzw. Form HA verwendet werden. |  |
Spannfutter für Spannzangen
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Spannfutter für Spannzangen ER/ESX 16 mit Innengewinde | HSK-A 63 / 100 | Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A, B und E und DIN 6535 Form HA, HB und HE. Spannfutter mit Innengewinde für Verstellschrauben. |  |
| Spannfutter für Spannzangen ER/ESX 16 ohne Innengewinde | HSK-A 63 / 100 | Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A, B und E und DIN 6535 Form HA, HB und HE. |  |

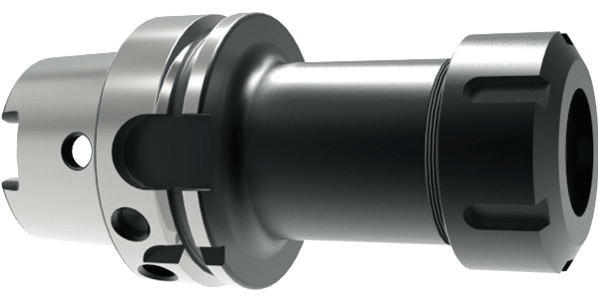

| Spannfutter für Spannzangen ER/ESX 25/32/40 mit Innengewinde | HSK-A 63 / 100 | Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A, B und E und DIN 6535 Form HA, HB und HE. Spannfutter mit Innengewinde für Verstellschrauben. |  |
| Spannfutter für Spannzangen ER/ESX 25/32/40 ohne Innengewinde | HSK-A 63 / 100 | Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A, B und E und DIN 6535 Form HA, HB und HE.. |  |
Aufsteckfräserdorne
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|

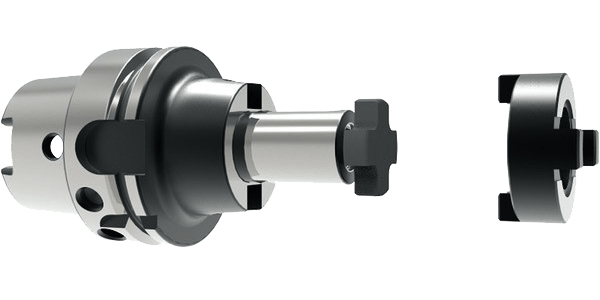

| Aufsteckfräserdorne für Fräser mit Längs- oder Quernut |
HSK-A 63 / 100 | Zum Spannen von Walzenstirnfräsern und Messerköpfen mit Längs- oder Quernut. Zentral durchbohrt als Vorbereitung für Kühlmittelzuführung. Fräsermitnahme nach DIN 138. |  |
| Aufsteckfräserdorne mit vergrößertem Anlagedurchmesser | HSK-A 100 | Zentral durchbohrt als Vorbereitung für Kühlmittelzuführung. Spann-Ø 40 und 60 mit 4 Gewindebohrungen zur Aufnahme von Messerköpfen mit Werkzeugbefestigung nach DIN 2079. |  |
| Aufsteckfräserdorne mit vergrößertem Anlagedurchmesser und KKB | HSK-A 63 | Zum Spannen von Walzenstirnfräsern und Messerköpfen mit Quernut. Zentral durchbohrt und Kühlkanalbohrungen zur Stirnfläche Spann-Ø 40 und 60 mit 4 Gewindebohrungen zur Aufnahme von Messerköpfen mit Werkzeugbefestigung nach DIN 2079. |  |
Werkzeugaufnahme
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Werkzeugaufnahme für Einschraubfräser | HSK-A 63 / 100 | Zum Spannen von Einschraubfräsern mit Gewinde. |  |
Zwischenhülse
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Zwischenhülsen für Morsekegel mit Austreiblappen | HSK-A 63 / 100 |  |
|
| Zwischenhülsen für Morsekegel mit Anzuggewinde | HSK-A 63 / 100 |  |
Bohrfutter
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Bohrfutter | HSK-A 63 / 100 | Zur Aufnahme von Werkzeugen mit Zylinderschaft für den Einsatz auf Bearbeitungszentren und NC-Maschinen. Hohe Präzision und Rundlaufgenauigkeit. Haltemoment bei Spanndurchmesser 12mm ≥ 70 Nm. Links-Rechtslauf. Einfache Bedienung, Spannen und Lösen über mitgelieferten Sechskant- Stiftschlüssel. |  |
Basishalter
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Basishalter Werkzeugsystem ABS® Lizenz KOMET® | HSK-A 63 / 100 | Vertrieb ist auf Deutschland beschränkt. Erstausstattung und Ersatzlieferungen sind für in Deutschland hergestellte Maschinen weltweit möglich. |  |
Verlängerungen
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Verlängerungen | HSK-A 63 / 100 | Zu Aufnahme von HSK-Werkzeugen ISO 12164-1/ DIN 69 893-1 Form A und C, d1 = Nenngröße HSK. |  |
Reduzierungen
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Reduzierungen | HSK-A 63 / 100 | Zu Aufnahme von HSK-Werkzeugen ISO 12164-1/ DIN 69 893-1 Form A und C, d1 = Nenngröße HSK. |  |
Adapter HSK / PSC Axialspannung
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Adapter HSK / PSC Axialspannung | HSK-A 63 / 100 | Zu Aufnahme von PSC-Werkzeugen nach ISO 26623-1, d1 = Nenngröße PSC. |  |
Verschlusstopfen
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Verschlusstopfen | HSK 25 / 32 / 40 / 50 / 63 / 80 / 100 | Zum Verschließen von Maschinenspindeln, Mehrspindelköpfen usw. Als Schutz für HSK-Spindeln gegen Verschmutzung durch Späne, Kühlmittel usw. |  |
Werkzeug-Rohlinge
| HSK-A-Größen | Ausführung / Hinweis | Darstellung | |
|---|---|---|---|
| Werkzeug-Rohlinge | HSK 63 / 100 | Zur Selbstherstellung von Sonderwerkzeugen. Kegel einschließlich Bund gehärtet. Vickershärte min. HV 670 kp/mm2 (min. HRC 58). Kegel geschliffen. Schaft mit Zentrum ungehärtet zum Weiterbearbeiten. |  |
* Beim Einhängen in Alu-Profilschienen bestehen wegen doppelter Größe eingeschränkte Anwendungsmöglichkeiten.
