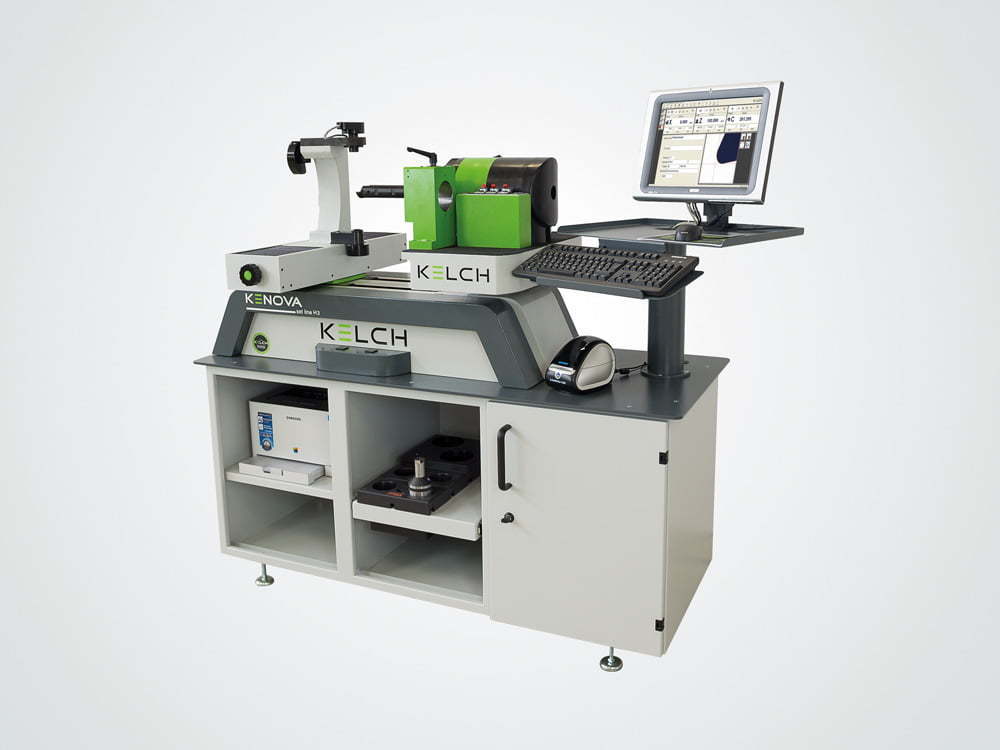

KENOVA set line H3: Werkzeugvermessung für kleine Aufstellräume
Das kompakte Einsteigergerät für horizontale Werkzeugvermessung.
Dank der kompakten Bauweise eignet sich das horizontale Werkzeugeinstellgerät besonders für kleine und mittlere Betriebe.
Sie haben einen überschaubaren Bedarf zur Werkzeugvermessung
und benötigen ein stabiles und präzise messendes System.
KELCH bietet mit der innovativen Entwicklung des KENOVA set line H3
diese Möglichkeit. Ein weiteres Plus ist zum Beispiel die Anbindung
an Werkzeugverwaltungssysteme. Somit ist das Gerät fit für
Industrie 4.0 Anwendungen.
Technische Daten
- Kompaktes Grauguss-Design für geringsten Aufstellraum.
- Platzbedarf: L x T x H = 1784 x 858 x 1558 mm
- Komfortable Zustellung der Achsen mittels pneumatisch gelöster Schnellverstellung und zusätzlich mit Endlos-Feinverstellung.
- Messlängen: X (ø) = 420 mm Z = 350 mm
- Variable Tischbestückung mit Werkzeughalter diverser Schnittstellen (VDI, HSK, PSC, Index etc.), manuelle modulare Präzisions-Spindel, Universal-Werkzeug-Spindel sowie kundenspezifischen Aufbauten.
- CCD-Kamera mit verschiedenen Ansteuer- und Auswerteprogrammen.
- KENOVA set line H3 ist in drei Versionen erhältlich: 1. Manuell, 2. Manuell mit Autofokus (CNC-Spindel erforderlich), 3. Voll-CNC
Aufstellmaße
- Feinverstellung in beiden Achsen
Zur μm-genauen Feinverstellung der X- und Z-Richtung. - Tischbestückung

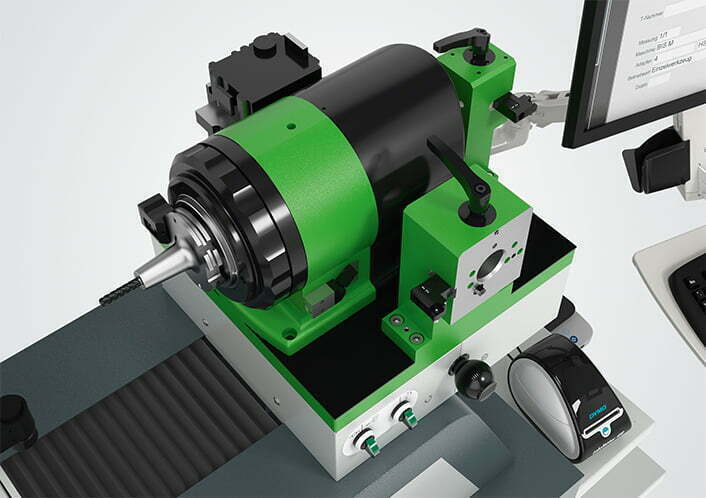

Variable Tischbestückung mit Werkzeughalter und Spindel. - Beispielaufbau
mit drei Werkzeughaltern und einer CNC-Spindel. - Ergonomischer Handgriff
Die Achsen-Schnellverstellung ermöglicht
ein ergonomisches Arbeiten. - Software EASY
(Optional CoVis) - Optional
Optikträger mit Drehmittenkamera
