KENOVA set line V9xx / V9xx-S: Voll-CNC-Werkzeugeinstellgerät
Die Revolution in der Werkzeugeinstellung.
Dieser Aufbau verbindet ein überzeugendes Leistungsprofil mit langlebiger KELCH-Qualität und umweltfreundlicher HerstellungEine komfortable Bedienung in Verbindung mit höchster Genauigkeit. Diese Baureihe ist einzigartig im Aufbau und ergonomisch gestaltet. Mit einem Grundkörper aus Mineralguss, der von der Führungsbahn bis zum Boden aus einem Stück gegossen ist, setzt KELCH neue Maßstäbe in der Konstruktion von Werkzeugeinstellgeräten. Dieser Aufbau verbindet ein überzeugendes Leistungsprofil mit langlebiger KELCH-Qualität und umweltfreundlicher Herstellung
Technische Daten KENOVA set line V9xx
- Bauart:
Voll-CNC-Werkzeugeinstellgerät,
Thermisch stabiler und schwingungsdämpfender Grundkörper aus Mineralguss,
Hohe Tragkraft und Stabilität - Antrieb: 3 Achsen, CNC;
Optional: 4. Achse für automatische Längeneinstellung - Schneidenabtastung:

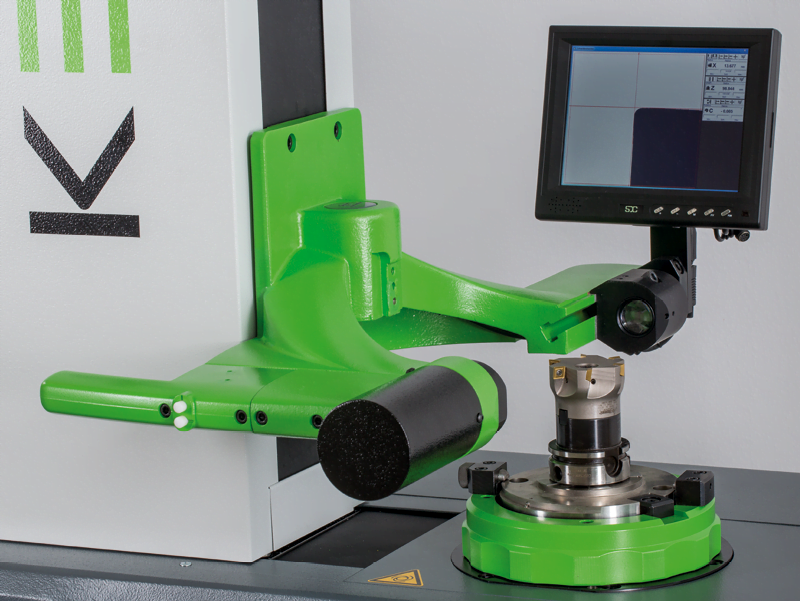

CCD-Kamera mit telezentrischem Objektiv und Auflicht,
Optional: optische Drehmittenmesseinrichtung,
S-Kamera für Werkzeugschleifer,
Messtaster für schwer zugängliche Schneiden - Messelektronik:
PC-Elektronik mit intelligenter Bildverarbeitung, 24“ TFT Monitor,10“ TFT Monitor auf Kameraträger (optional) - Werkzeugaufnahme:
Modulare Präzisions-Spindel CNC,
Einsätze für alle gängigen Werkzeugaufnahmen - Messbereiche:
X = -50 bis 530 / 830 / 1030 mm (ø),
Z = 600 / 800 / 1000 mm / 1200mm
Aufstellmaße
Technische Daten KENOVA set line V9xx-S
- Bauart: Voll-CNC-Werkzeugeinstell- und Schrumpfgerät, Thermisch stabiler und schwingungsdämpfender Grundkörper aus Mineralguss, Hohe Tragkraft und Stabilität
- Antrieb: 5 automatische Achsen, davon sind 4 als CNC ausgeführt
- Schneidenabtastung: CCD-Kamera mit telezentrischem Objektiv und Auflicht,Optional: optische Drehmittenmesseinrichtung, S-Kamera für Werkzeugschleifer, Messtaster für schwer zugängliche Schneiden
- Messelektronik:PC-Elektronik mit intelligenter Bildverarbeitung, 24“ TFT Color-Monitor, 10“ TFT-Monitor auf Kameraträger (optional)
- Werkzeugaufnahme: Modulare Präzisionsspindel CNC, Einsätze für alle gängigen Werkzeugaufnahmen
- Messbereiche: X = -50 bis 420 mm (ø), Z = 600 / 800 mm
- Schrumpfen: Automatisch verfahrbare Induktionsspule, Für HSS und Hartmetall, Optional: Rauchgasabsaugung
- Kühlung: Separate Abkühlstation, komplett vom thermisch kritischen Einstellteil entkoppelt, gleichzeitiges Kühlen von 3 Schrumpffuttern; Berührend, mit wasserdurchflossenen Kühladaptern und Wechseleinsätzen; Abkühlzeit ca. 60 Sekunden
Aufstellmaße
Produktfeatures Mineralguss
- Umweltschonende Herstellung dank Kaltgussverfahren
- Schwingungsdämpfend
- Unempfindlicher gegen Temperaturschwankungen dank thermischer Trägheit
- Präzise Messung durch robusten Aufbau
- Nachhaltige Weiterverwendung möglich, z.B. im Straßenbau
Integrierte CNC-Mess-Station für höchste Ansprüche an Werkzeugvermessung und Messergebnisse
Einzigartige Leistungsmerkmale:
- Solides Messgerät auf Monoblock-Mineralguss-Grundkörper; auch als Sitz- oder als barrierefreier Arbeitsplatz realisierbar
- CNC-Steuerung in bis zu 4 Achsen, wahlweise manuell zu bedienen für schnelles Messen auch ohne Solldaten
- Automatisches Achsverfahren durch leistungsstarke Servomotoren für hochpräzises Positionieren der Achsen

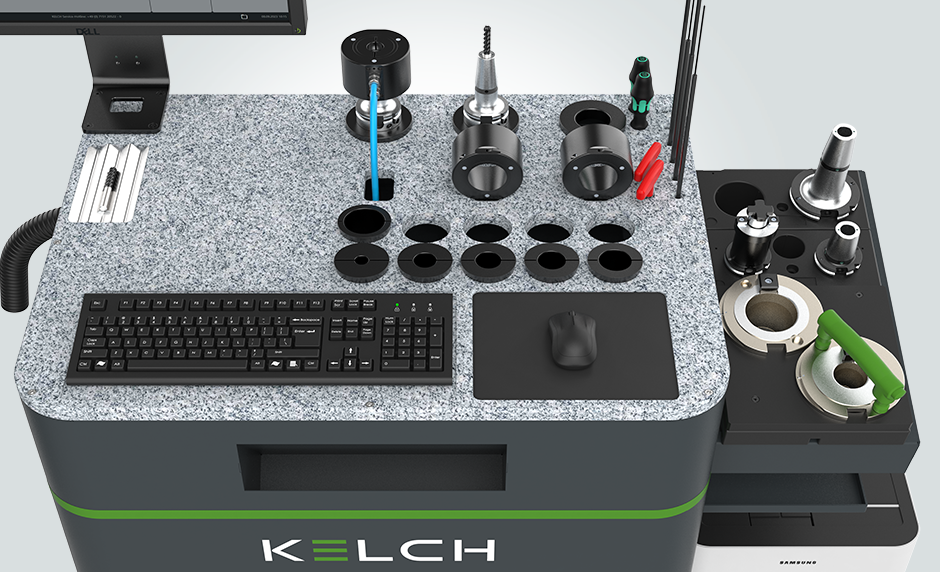

- Flexibel aufstellbarer, platzoptimierter Peripherieträger mit höhenverstellbarer Monitorplatte für ein bedienerfreundliches Arbeiten
- Kompakte Unterbringung sämtlicher Peripheriegeräte wie Monitor, Tastatur, Drucker und Adapter erleichtert die Arbeit
- Im geräumigen Schaltschrank sind Rechner und Elektronik ordentlich und leicht zugänglich untergebracht
- Werkstattgerecht und unempfindlich durch einen Industrie-PC als Messsteuerung
- Individuell anzupassen an alle Messaufgaben und Datenflüsse
- Schublade zur Aufbewahrung von Werkzeugen und anderen Hilfsmitteln
Vollwertiges Werkzeugeinstellgerät mit integrierter Induktionsspule zum
automatischen Schrumpfen mit Längeneinstellung.
Präzises Schrumpfen und Einstellen in einem Gerät
Ein- und Ausschrumpfen, Messen und Einstellen – das alles bietet Ihnen das KENOVA set line V9xx-S. Ein Werkzeugeinstellgerät in Kombination mit induktivem Schrumpfgerät.Kombinierte Funktionen für mehr Dynamik und Flexibilität
KENOVA set line V9xx-S ist eine innovative Kombination aus dem Werkzeugeinstellgerät KENOVA set line V9xx und dem Schrumpfgerät i-tec® M zu einer automatischen Station. Mit KENOVA set line V9xx-S lassen sich Werkzeuge an einem Gerät uneingeschränkt messen und einstellen sowie zeitgleich schrumpfen und einstellen. Einzigartig an diesem dynamischen Schrumpfverfahren ist, dass Werkzeuge sehr schnell auf das gewünschte Sollmaß geschrumpft und eingestellt werden können.
Kurze Zykluszeiten
In der Phase, in der das Futter durch die Erwärmung geöffnet ist, wird das Werkzeug vollautomatisch auf Solllänge eingestellt. Die Vorteile liegen in den kurzen Zykluszeiten und der Möglichkeit des Werkzeugwechsels in nur einem Zyklus. Ein zusätzlicher Pluspunkt: Mit KENOVA set line V9xx-S kann Ihr Betrieb Futter unterschiedlicher „Qualitäts-Hersteller“ bearbeiten.
Intelligente Voreinstellung
Ein besonders Verfahren stellt KELCH mit KENOVA set line V9xx-S für komplexe Messaufgaben oder Werkzeuge aus HSS bereit: Ist eine Werkzeugvermessung erforderlich, die ein Einstellen während der geweiteten Phase des Futters nicht erlaubt, lässt sich die Länge des Schaftwerkzeuges mit Hilfe von Einstelladaptern vor der Erwärmung bestimmen. Durch intelligentes Berechnen und Vorpositionieren des Einstellpins wird das Werkzeug schließlich auf Solllänge geschrumpft.
